所謂高端的圖表設計，大多用到了數據構造這個思路，所以這個例子也不例外，一定是構造得到。但XY散點圖大家感覺會比較難懂？其實也不難，你只要記住XY散點圖的X軸和Y軸都是有數值作為刻度依據，就行了。

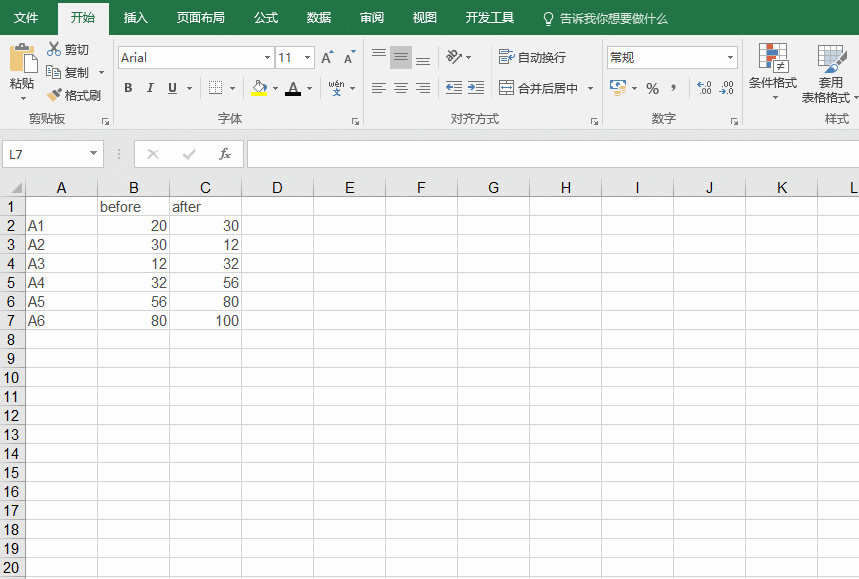

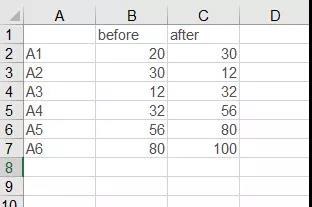

我們用以下數據作為依據。有關項目A1到A6，之前數據與之后數據進行比較，事實上這種用堆積條形圖或是堆積柱形圖就能很好的展現出來。


操作方式

直接插入堆積條形圖即可。


可是，本例趨勢要用所謂的滑珠XY散點圖表達，是不是“有點沒事找事做”得意思？
錯，這是更加高大上的表達方法，在一些“高端”的地方，還是希望大家來掌握的。

我們繼續，前面講過XY散點圖，兩軸都是數值，所以直接用現有的數據結構是無法產生的，需要構造數據。
構造方法如下：先構造一個對應before數據的Y軸。

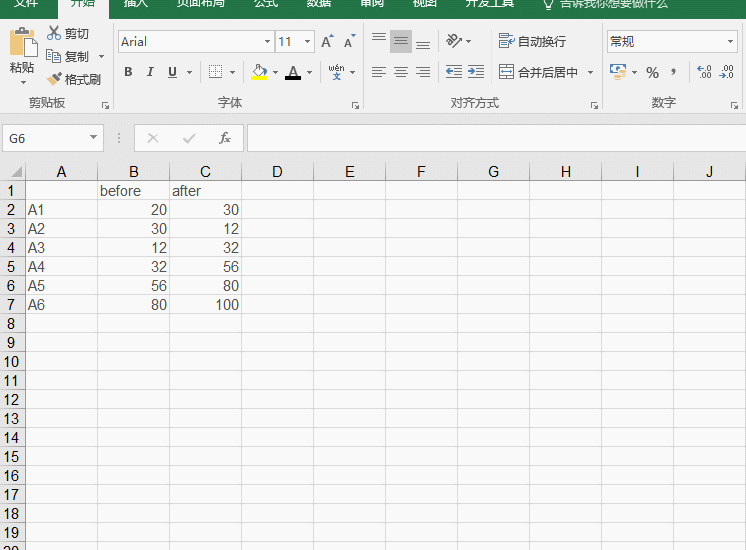

*動圖操作

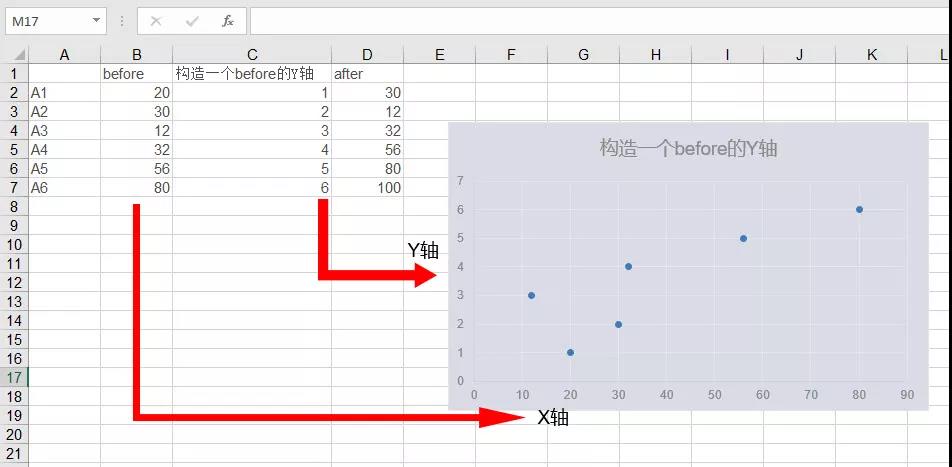

注意學會看對應關系。構造的Y軸對應散點圖的Y軸，而before數據對應X軸。


同理在構造一個after數據的一個Y軸數據。如果正好也是1,2,3,4,5,6。則效果是如下動圖：

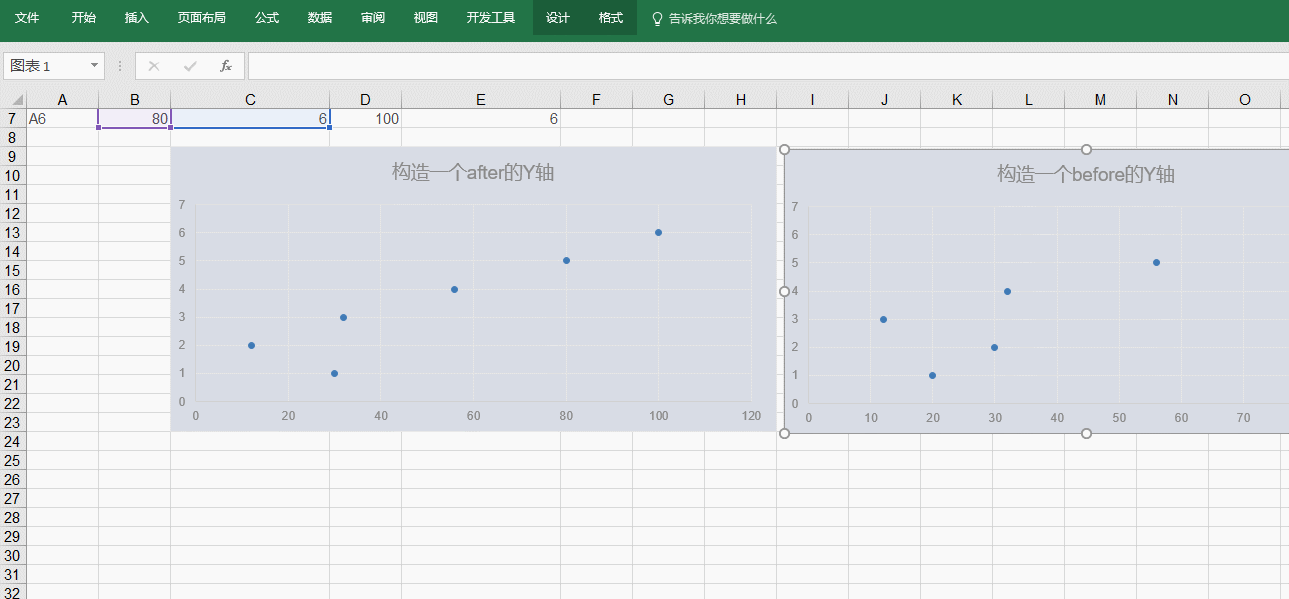

你會發現after的XY散點圖的Y坐標和before的XY散點圖的Y坐標軸一樣，如果將兩個圖表重疊在一起，那就會成為我們目標的滑珠圖。
*注意動圖


仔細想，你就會明白，他就是利用XY的坐標軸的概念，讓兩組數據分別放在同一水平線上，從而實現before數據在前，after數據在后的水平表達。
是不是有點那么個意思，當然實際做法肯定不是這樣的。其實就是利用組合圖功能，把兩組數據坐在了同一個圖表上。

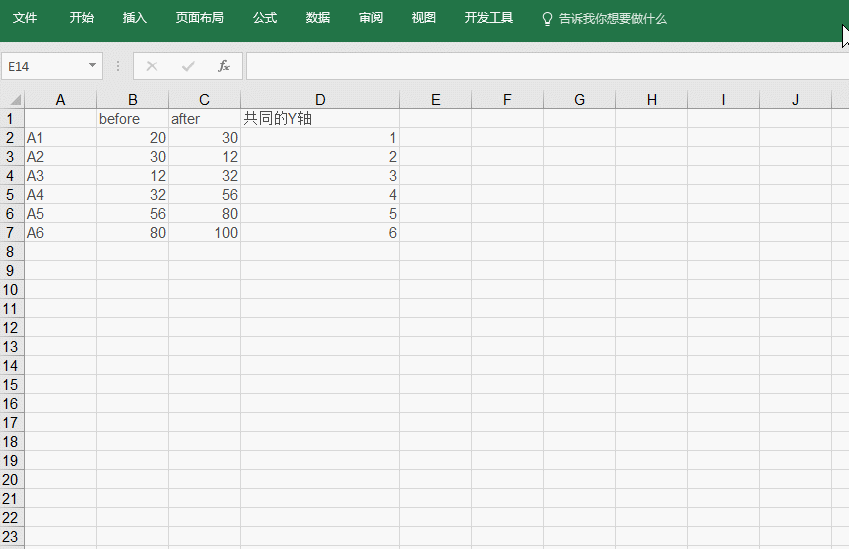

請繼續往下看，由于他們共用相同的Y軸，所以數據結構可以簡化一下，如下動圖。
注意掌握把a(bǔ)fter數據加載進XY散點圖時，注意X軸與Y軸的對應關系，如果你理解的話，非常容易懂，X軸對應after的數據，Y軸對應1，2，3，4，5，6區域。

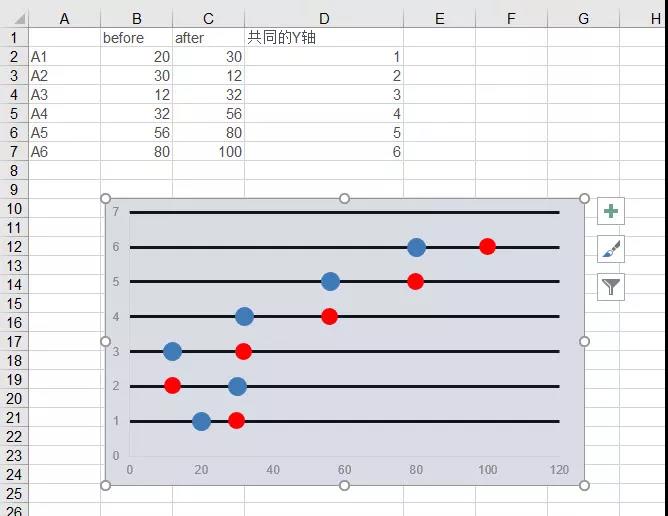

最后刪除豎著的網格線，把橫網格線和XY的數據點調整得大一點，就能表達出“滑珠散點圖”的做法。

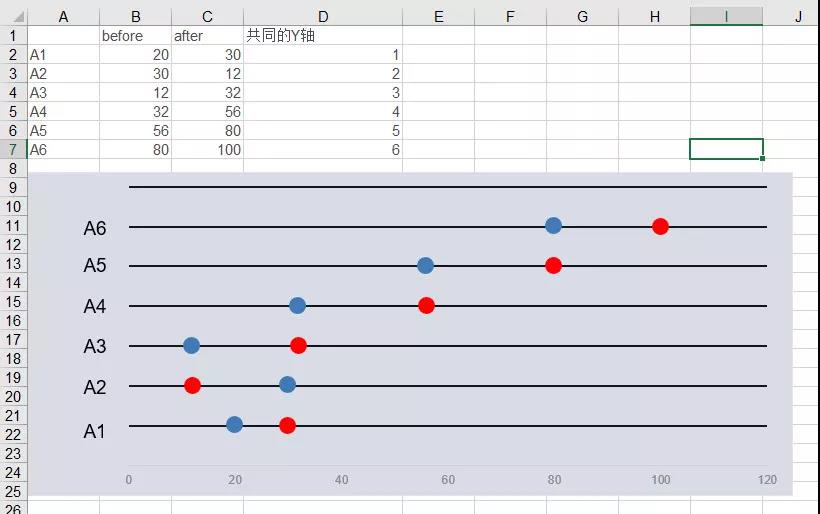

那最后一步，側面的1，2，3怎么讓他變成對應的項目A1，A2，A3…呢？
一種方法是純手工文本框，把項目內容放進去，明顯這種效率很低，但方法最簡單也容易懂。


還有一種比較“變態的方法，是再插入一個條形圖，注意條形圖的長度為120，從而產生側面的坐標軸的內容。比較復雜，大家可以嘗試看看能不能搞定！就當是個作業吧。


總結

圖表不管怎么玩，主要是對數據結構比較熟悉，才能造出各種各樣的高大上圖表。
假如你學習到了這個新技能不妨轉發推薦給你的小伙伴。并動動小指頭收藏，以免下次走丟。
